振動試験受託 Vibration Test

受託振動試験のソリューション

当社の受託試験では、これまで出来なかった、様々な振動試験の課題を解決して、お客様の品質の向上、信頼性の広がりに貢献いたします。

特にこれまであきらめていた、
(1)大型製品の振動試験
(2)高加速度
(3)3軸同時振動試験
は、当社へお任せください。専門のスタッフがご要望をお伺いして、ご満足のゆく試験を提供致します。

当社の受託試験の3つの優位点

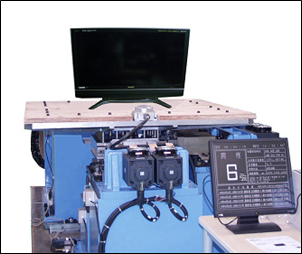

当社の受託試験設備には、アクチュエーターに電気サーボモータを搭載しています。大型試験体を積荷できる振動テーブルに、複数の電気サーボモータ式アクチュエーターを設置して、同期運転させることにより、高さのある大型試験体に対しても、安定した振動試験を行う事が可能です。

電気サーボモータ式アクチュエーターは、従来型の油圧式や動電式のアクチュエーターに比べて高い速度の振動試験が可能です。この為、自動車の足回り部品や排気系統部品のように高加速度を要求される振動試験に適しています。

自動車部品や各種構造体の設計応力が実際の振動環境に曝された状態と一致する事は、設計上極めて重要な事です。当社の受託試験では、3軸同時試験を実施する事により、実振動に近い状態での構造体各部の応力を検証し、更に耐久試験する事が出来ます。

自動車部品のための3軸同時振動試験技術(PDF:573KB)

お問い合わせ: ウェブサイトからのお問い合わせ
御要求振動試験仕様フォーマットへのご記入と返送: 当社の受託試験担当者から試験の御要求仕様記入用フォーマットを送付致します。
振動試験方案の御打合せ(供試体専用取付治具等仕様含む): ご記入いただいた要求仕様フォーマットに基づいて振動試験専門スタッフが試験方案の御打合せをさせていただきます。
振動試験機の選択/実施時期の決定/御見積: 御打合せにより決定した振動試験方案に基づいて適切な振動試験機を選択し、必要人員を決定した上で、試験可能時期と御見積を御提示致します。
御発注
振動試験実施

主要仕様

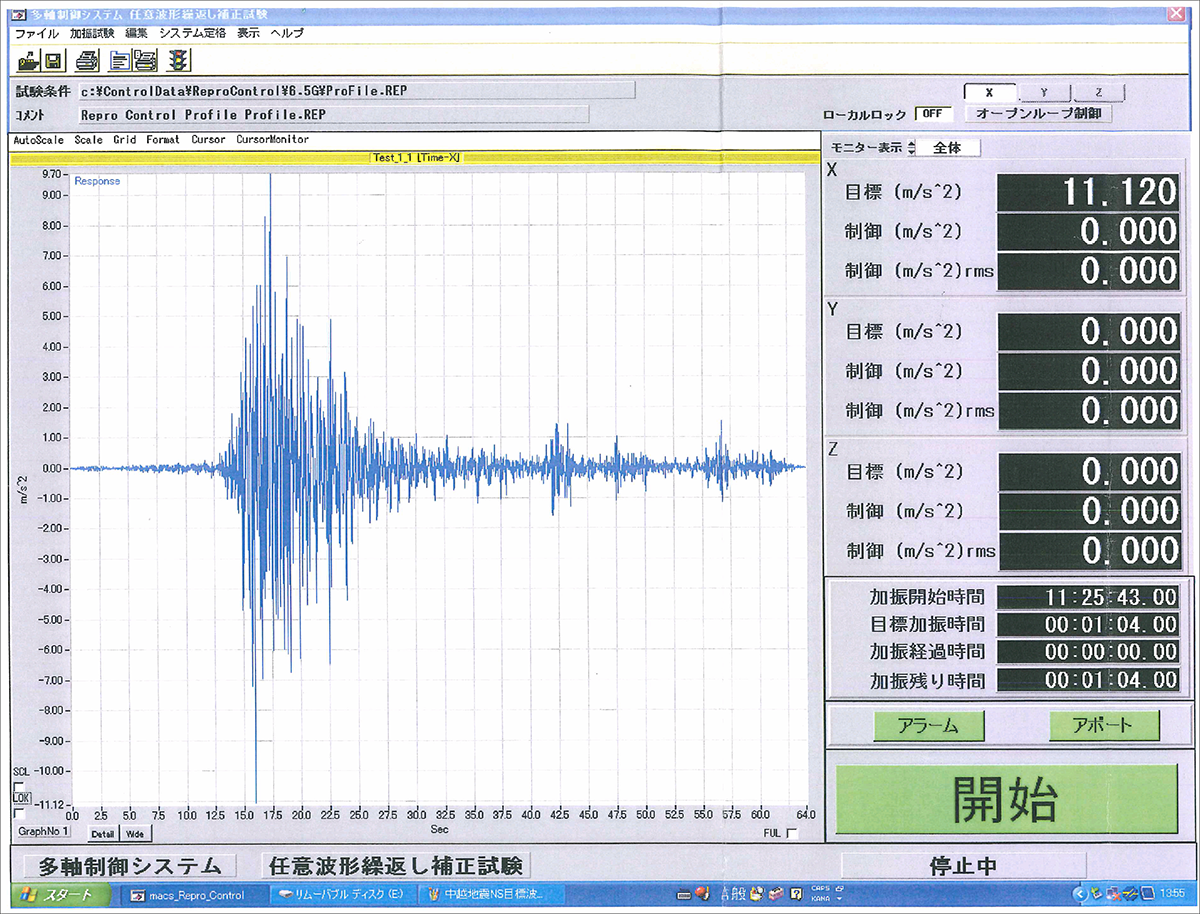

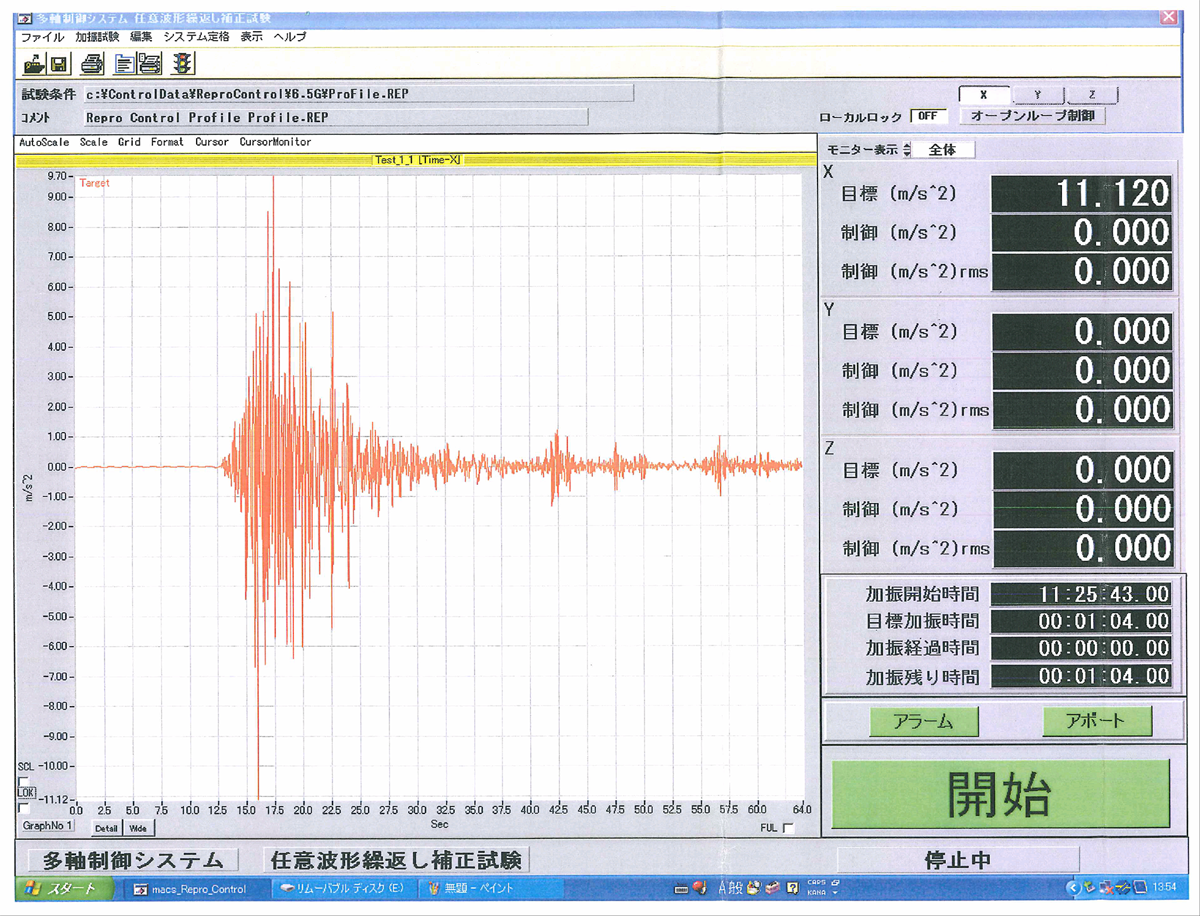

振動モード	正弦波（単軸試験）、ランダム波（単軸、及び同時3軸試験）、実波形（同時3軸試験）
試験周波数範囲	1.0Hz～200Hz
正弦波最大加振力	90kN
無負荷最大加速度	30m/s2
衝撃試験	上下・左右　30m/s2(30ms) 前後　50m/s2(30ms)
最大搭載質量	2000kg
加振テーブル寸法	2500mm×2500mm
最大振幅	XY軸 200mmp-p Z軸 150mmp-p
