汎用型バランシングマシン

弊社の長年にわたるバランステクノロジーに関するノウハウの集積から生まれたバランシングマシン BM、ABM、FABMの各シリーズは、あらゆる回転体のバランス計測に利用されています。日本を含めた世界各国のお客様向けに、豊富な納入実績があります。

バランスマシン型式分類表

自動化 測定方式 駆動方式 測定面数 計測アンプ
手動 BM ヨコ型 32 自己駆動
方式
3 1面 1 ・WS型
・LN型
・CB型
・CN型
・HC型
2面 2
装置側
駆動方式
4 1面 1
2面 2
タテ型 61 自己駆動
方式
3 1面 1
2面 2
装置側
駆動方式
4 1面 1
2面 2
自動化 測定方式 駆動方式 測定面数 計測アンプ
半自動 ABM ヨコ型 32 自己駆動
方式
3 1面 1 ・WS型
・LN型
・CB型
・CN型
・HC型
2面 2
装置側
駆動方式
4 1面 1
2面 2
タテ型 61 自己駆動
方式
3 1面 1
2面 2
装置側
駆動方式
4 1面 1
2面 2
自動化 ステーション数 測定面数 計測アンプ
全自動 FABM 1ST 10 1面 01 ・WS型
・LN型
・CB型
・CN型
・HC型
2ST 20
3ST 30
4ST 40
5ST 50
6ST 60
8ST 80 2面 02

WS型

計測演算処理装置

計測演算処理装置

  • ・CPUを搭載し、完全デジタル処理計測により高精度測定を実現しました。
  • ・デジタルトラッキングフィルター搭載により極めて高精度なノイズカット特性を実現。
  • ・従来の複雑な初期較正の簡素化を実現。
  • ・明るく見やすいカラーLCDディスプレイを採用。

※基本モデルの他に、お客様の仕様に合わせた各種機能の装置を製作しております

BMシリーズ

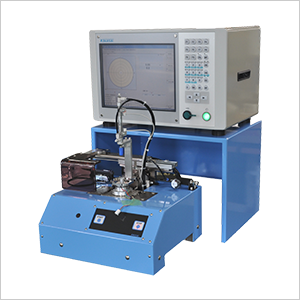

CPU制御自動位置決め方式ヨコ型2面バランサー

CPU制御自動位置決め方式
ヨコ型2面バランサー

  • ・卓上タイプ
  • ・舟形振動台
  • ・ベルト駆動方式
  • ・確かなバランス測定を実現致します。

【対象試験体例】
発電機、タービン、AC・DC・サーボ等の各種モータ、自動車電装モータ家電/OA機器機能品、精密回転機器等

ModelBM-3242WS

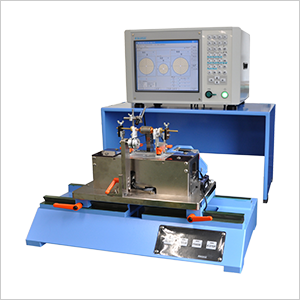

CPU制御セルフ駆動方式ヨコ型2面バランサー

CPU制御セルフ駆動方式
ヨコ型2面バランサー

  • ・卓上タイプ
  • ・舟形振動台
  • ・セルフ駆動方式
  • ・確かなバランス測定を実現致します。

【対象試験体例】
発電機、ファンモータ、AC・DCモータ家電/OA機器機能品、精密回転機器等

ModelBM-3232WS

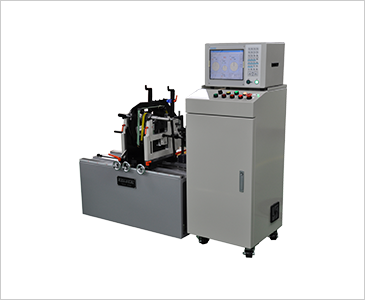

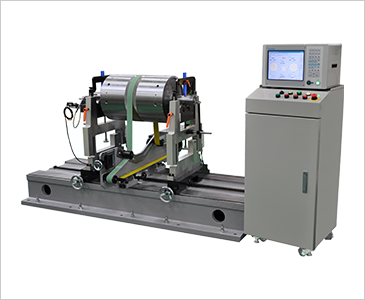

CPU制御自動位置決め方式ヨコ型2面バランサー

CPU制御自動位置決め方式
ヨコ型2面バランサー

  • ・床置タイプ
  • ・舟形振動台
  • ・ベルト駆動方式
  • ・確かなバランス測定を実現致します。

【対象試験体例】
発電機、タービン、AC・DC・サーボ等の各種モータ、自動車電装モータ、家電/OA機器機能品、精密回転機器等

ModelBM-3242WS

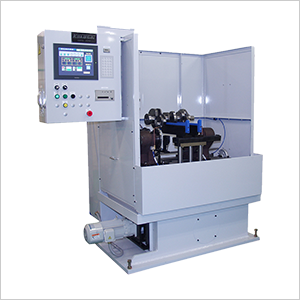

CPU制御自動位置決め方式ヨコ型2面バランサー

CPU制御自動位置決め方式
ヨコ型2面バランサー

  • ・床置タイプ
  • ・舟形振動台
  • ・ローラー駆動方式

【対象試験体例】
クランクシャフト等の自動車機器品、ポンプ等の産業機器品、その他

ModelBM-3242WS

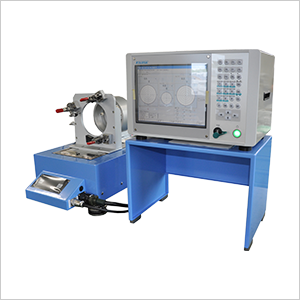

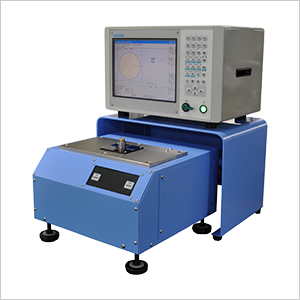

CPU制御セルフ駆動方式タテ型1面バランサー

CPU制御セルフ駆動方式
タテ型1面バランサー

  • ・卓上タイプ
  • ・舟形振動台
  • ・作業負荷低減のための各種機能搭載
    対象試験体への電源供給自動化
    ワーク装着補助機能付加等

【対象試験体例】
家電/OA機器機能品、精密回転機器等

ModelBM-6131WS

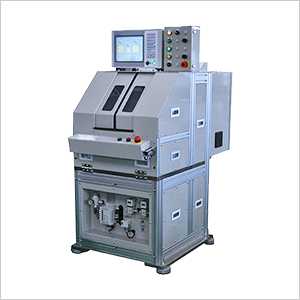

CPU制御自動位置決め方式タテ型1面バランサー

CPU制御自動位置決め方式
タテ型1面バランサー

  • ・卓上タイプ
  • ・計測スピンドル搭載
  • ・精密コレット等各種測定治具搭載可能

【対象試験体例】
家電/OA機器機能品、精密回転機器等

ModelBM-6141WS

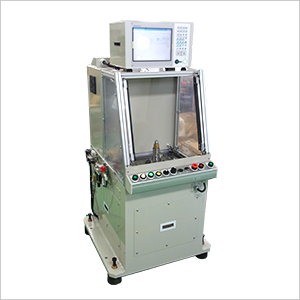

CPU制御エアードライブ方式タテ型2面バランサー

CPU制御エアードライブ方式
タテ型2面バランサー

  • ・床置タイプ
  • ・専用ドライブ治具搭載

【対象試験体例】
ターボチャージャー等の自動車機器品、その他

ModelBM-6132WS

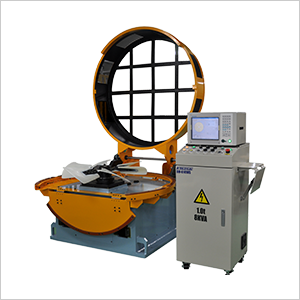

CPU制御自動位置決め方式タテ型2面バランサー

CPU制御自動位置決め方式
タテ型2面バランサー

  • ・床置タイプ
  • ・計測スピンドル搭載
  • ・精密コレット等各種測定治具搭載可能

【対象試験体例】
フライホイール等の自動車工業品、各種ファン、家電/OA機器機能品、精密回転機器、砥石等

ModelBM-6142WS
CPU制御自動位置決め方式タテ型1面バランサー

CPU制御自動位置決め方式
タテ型1面バランサー

  • ・床置タイプ
  • ・計測スピンドル搭載
  • ・精密コレット等各種測定治具搭載可能

【対象試験体例】
フライホイール等の自動車工業品、各種ファン、家電/OA機器機能品、精密回転機器、砥石等

ModelBM-6141WS

ハード演算方式 (BMシリーズ)

ハード演算方式のバランスマシンです。ご要求仕様に応じて、各種製作可能ですので、お問い合わせ下さい。

  • ローター重量<kg>
  • 片架台当りの最大重量<kg>
  • ローター直径<mm>
  • 試験体軸径範囲<mm>
  • 最小到達比不釣合<μm>
  • 片架台当りの最大感度<g・mm>
  • 両架台間最大距離<mm>
  • 両架台間最小距離<mm>
  • ベルト掛け直径(アンダースラング)<mm>
  • ベルト掛け直径(オーバースラング)<mm>
  • 測定回転数<min-1>
  • 駆動電動機種類<インダクション / サーボ>
  • 駆動電動機容量<kw>
  • 電源電圧<v>
